Inse folaithe le Graí

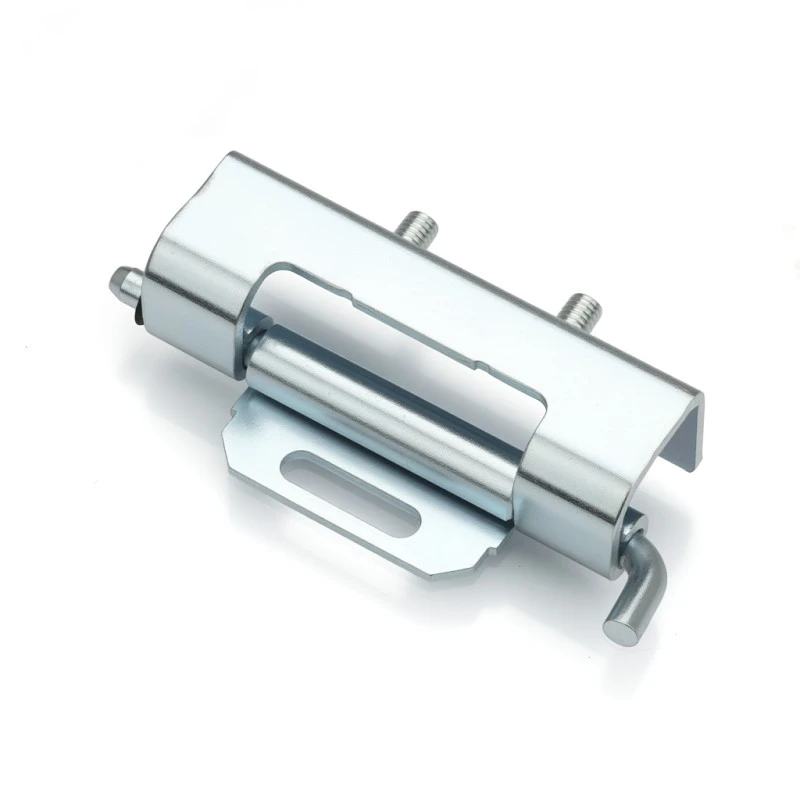

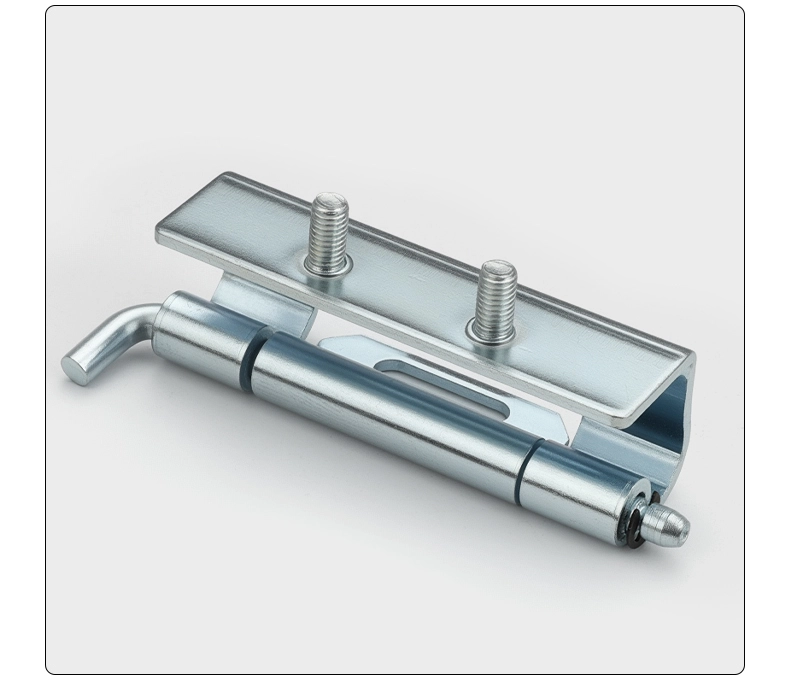

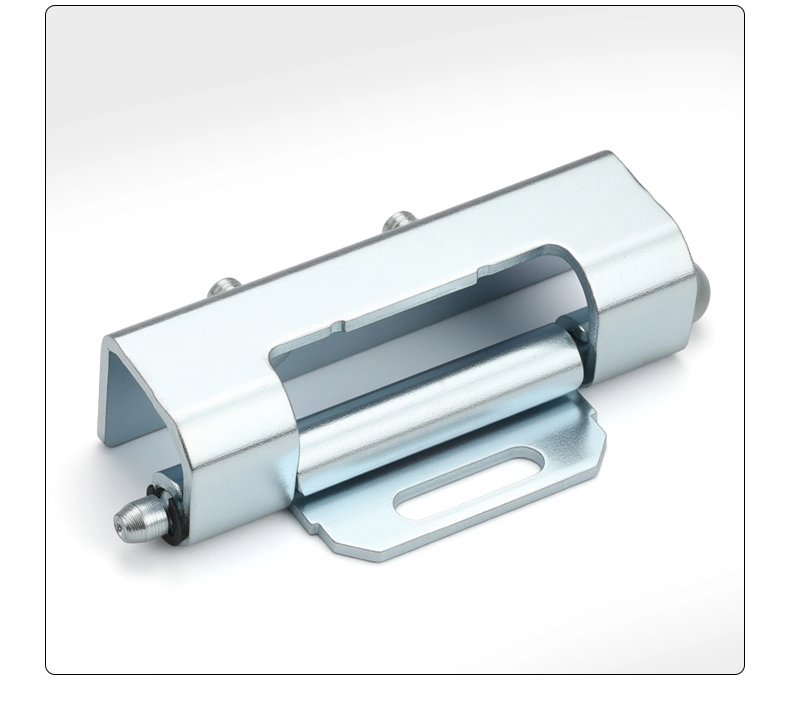

Do dhuine ar bith a fhaigheann insí imfhálú inbhainte ó Yitai Lock, láimhseálann an Hinge Folaithe le Graí CL060 táthú agus gléasadh cnó, agus tá na scriúnna san áireamh cheana féin. Tá sliotán 19.8 mm ar an sciathán gléasta ionas gur féidir leat an suíomh a mhionchoigeartú sula gcuirtear faoi ghlas é - úsáideach nuair is gá duit an doras a chrochadh go díreach. Tagann an fad iomlán isteach ag 86 mm le corp hinge 70 mm agus bairille Φ5 mm.

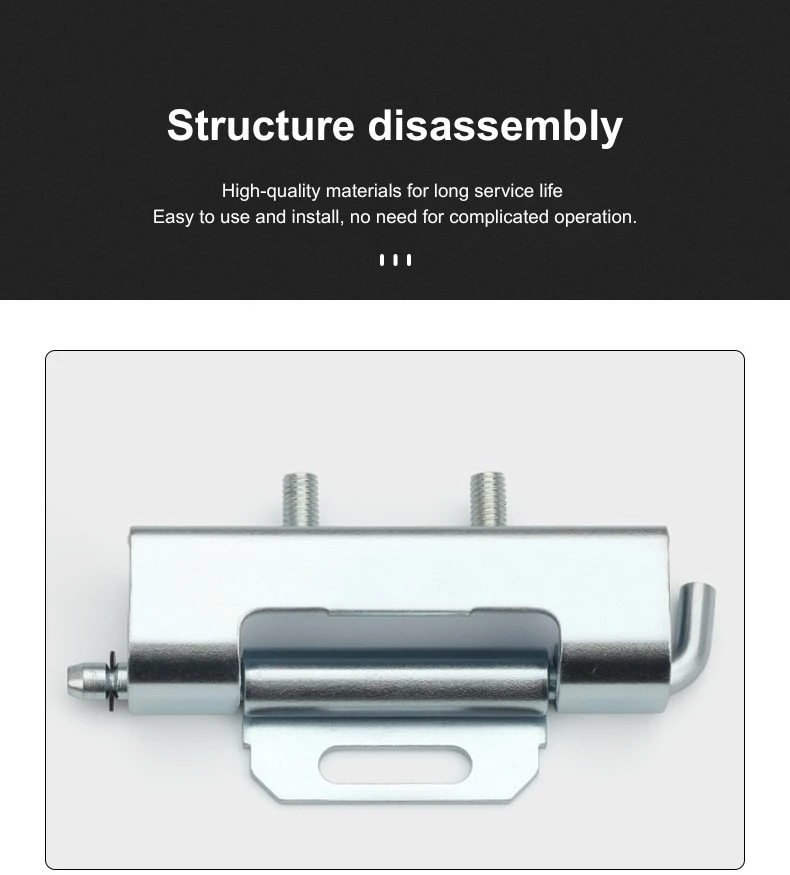

Struchtúr agus Toisí

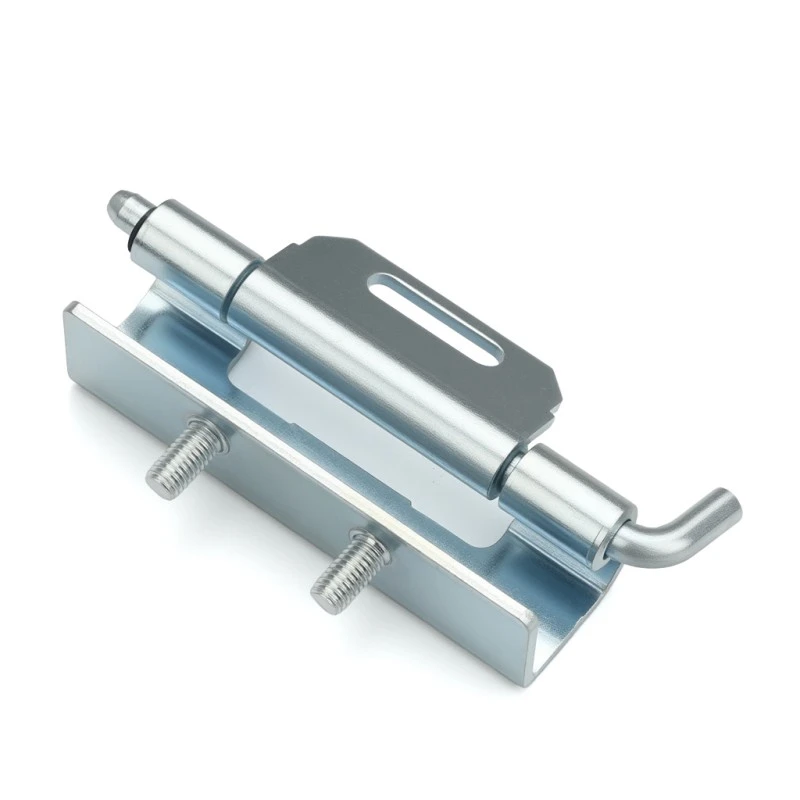

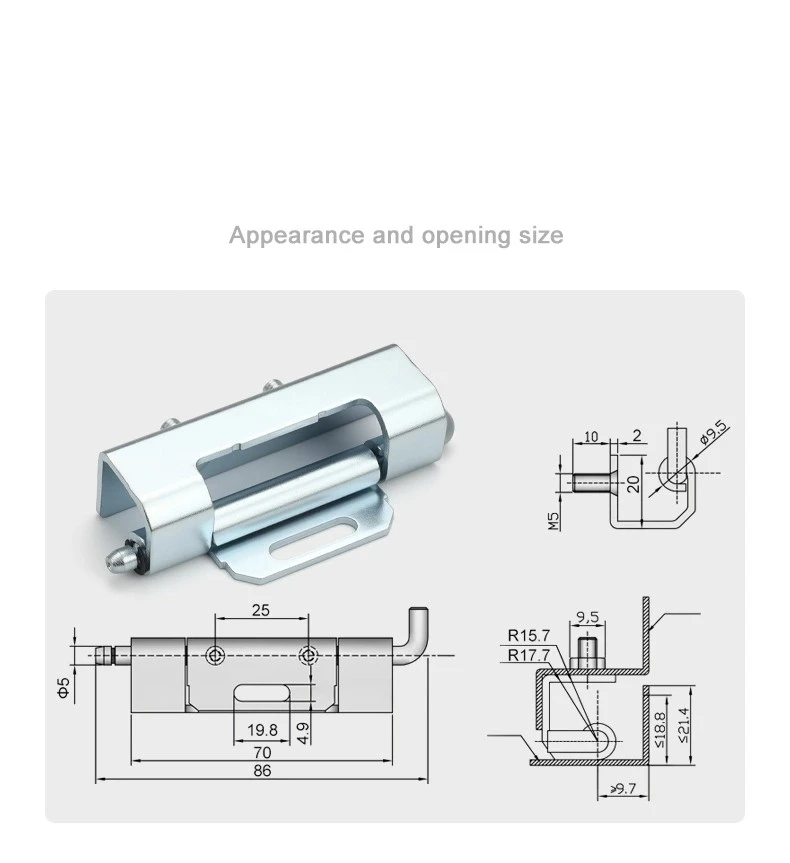

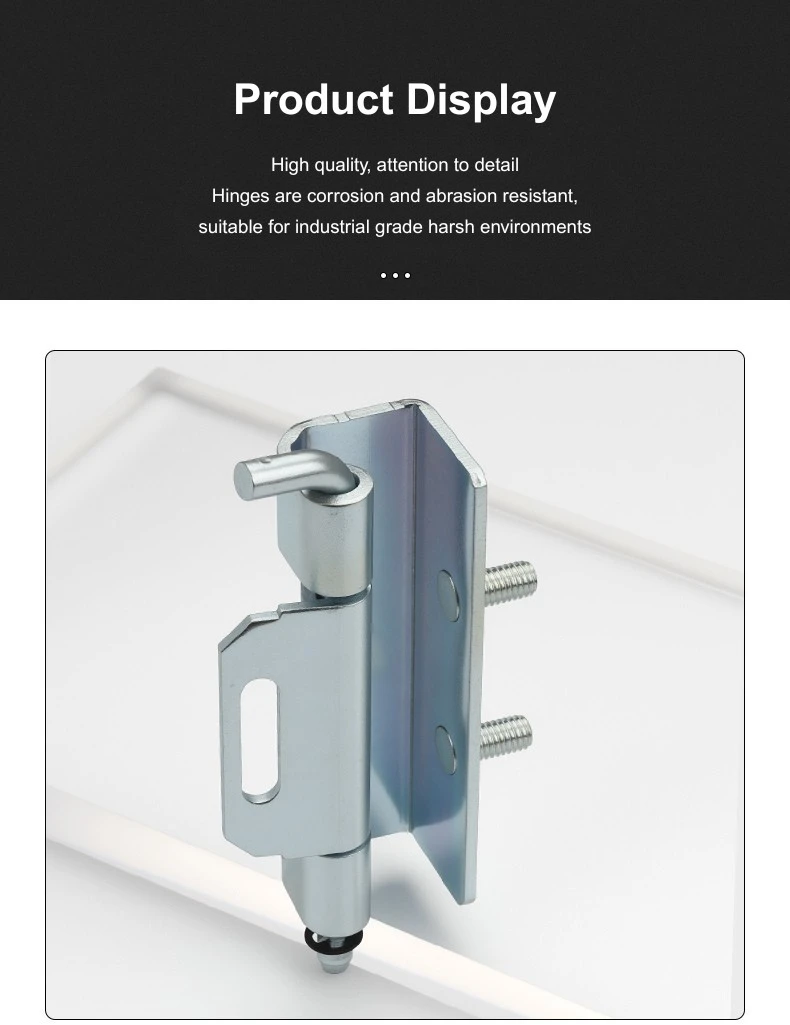

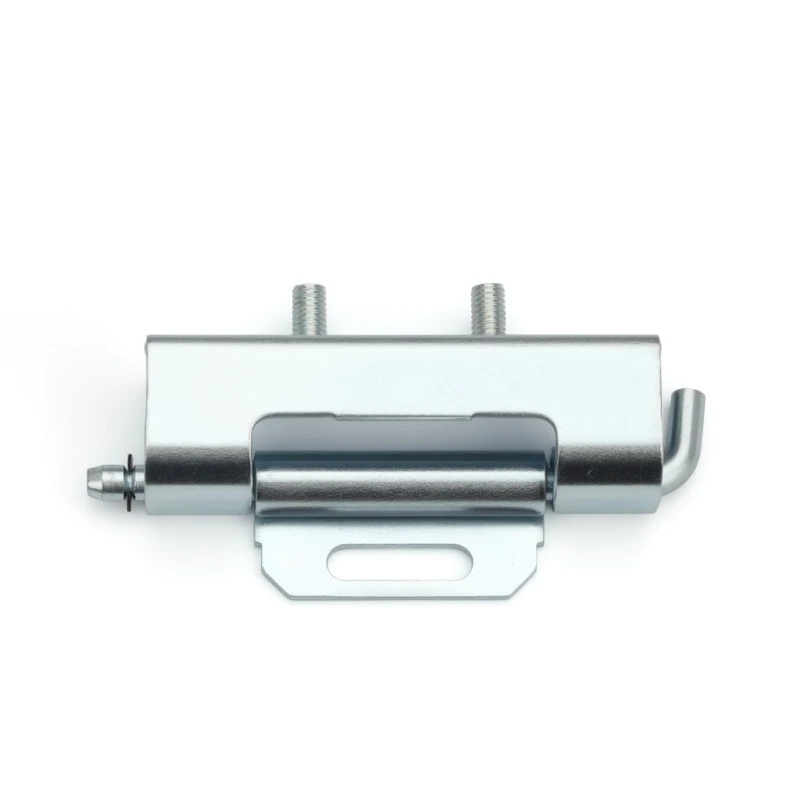

Ritheann an Inse Folaithe le Graí 86 mm ar an iomlán, agus tógann an príomhchorp suas 70 mm de sin agus clúdaíonn an sciathán gléasta an chuid eile. Is é Φ5 mm an bairille, agus tá ceann Φ9.5 mm ag an graí féin, seafta 10 mm, gualainn 2 mm, agus snáithiú M5 - díreach chun dul i ngleic leis an gcnó cainéal fráma.

Le haghaidh comhoiriúnacht fráma, tá an Hinge Folaithe le Graí deartha le haghaidh cainéil a bhfuil ga inmheánach acu de R15.7 go R17.7 mm, doimhneacht imréiteach painéil dorais de ≤18.8 mm, fad cliathánach de ≤21.4 mm, agus oscailt fráma> 9.7 mm. Tá corp an inse 22.6 mm ar leithead agus tá an sciathán gléasta 25 mm ar leithead — dlúth go leor chun suí go glan laistigh den fhráma gan dul thar aghaidh an dorais.

Suiteáil agus Suiteáil

Téann an Hinge Folaithe le Graí isteach le meascán de tháthú agus gléasadh cnó. Faigheann an sciathán gléasta táthaithe chuig an bpainéal dorais le linn monaraithe, agus baintear an cainéal fráma ag baint leis an deireadh graí ag baint úsáide as na scriúnna M5 atá san áireamh. Tugann an sliotán 19.8 mm ar an sciathán roinnt spáis duit chun suíomh an inse a athrú sula ndéanann tú gach rud a theannú, rud a fhágann nach mbíonn an t-ailíniú doras i bhfad níos lú náire le linn an tionóil.

Nuair a bheidh sé socraithe go léir, ceadaíonn an Hinge Folaithe le Graí fós go dtiocfaidh an doras amach nuair is gá - dícheangail an graí ón bhfráma agus ardaíonn an doras saor. Fanann an sciathán táthaithe ar phainéal an dorais go buan, agus mar sin ní chuireann sé sin isteach ar ghléasadh an inse ar chor ar bith. Is gné áisiúil é do chaibinéid a dteastaíonn an doras a bhaint astu le haghaidh ritheann sreangaithe nó rochtain inmheánach.

Cásanna Feidhmchláir

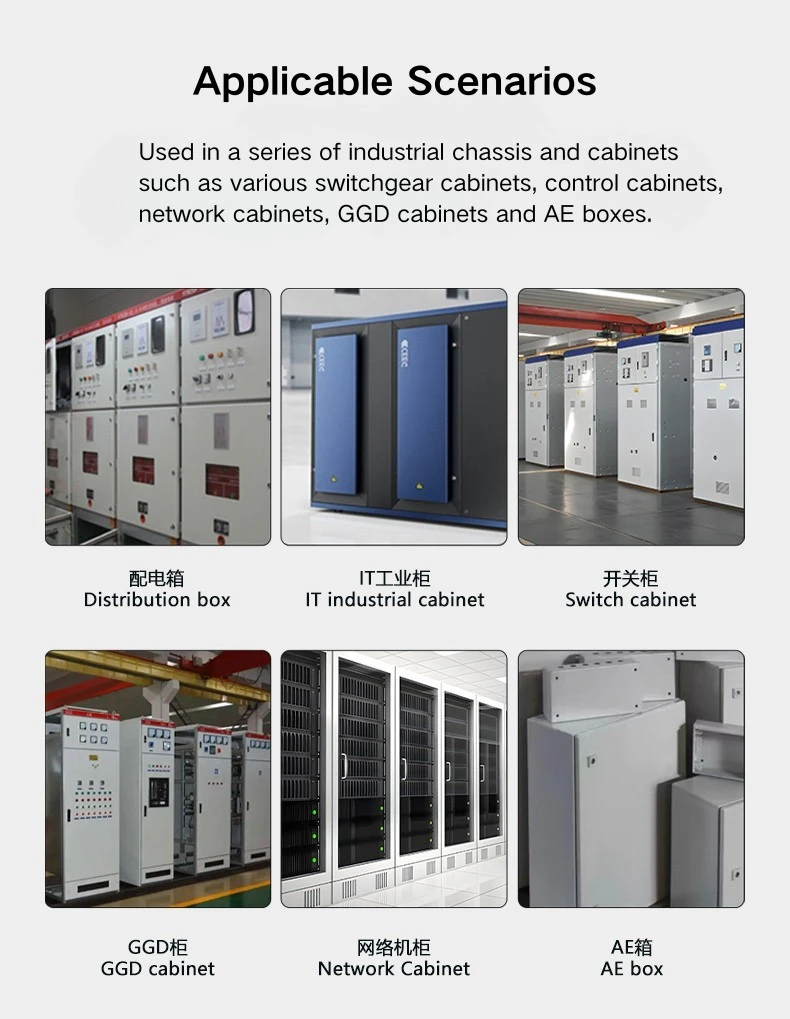

Is minic a bhíonn an Hinge Folaithe le Graí le feiceáil ar dhoirse painéil dáileacháin, ar imfháluithe lascthrealamh, ar dhoirse comh-aireachta líonra, agus ar chaibinéid trealaimh thionsclaíoch nuair a choinnítear an taobh amuigh glan. Ós rud é go suíonn an inse taobh istigh den fhráma, níl aon rud le feiceáil ar an taobh amuigh nuair a bhíonn an doras dúnta - gan aon bairille protruding, aon sciathán nochta.

Tá taobh inscortha an Hinge Folaithe le Graí úsáideach freisin do chaibinéid a chruinnítear sa cheardlann agus a sheoltar chuig an suíomh - is féidir leis an doras teacht amach le haghaidh iompair agus dul ar ais ar aghaidh nuair a bhíonn an comh-aireachta suite. Tá an bailchríoch cruach carbóin ghalbhánuithe ceart go leor do thimpeallachtaí caighdeánacha tionsclaíochta laistigh, agus ag 86 mm luíonn an hinge leis na toisí cainéal fráma a d'aimsigh tú go hiondúil ar imfháluithe dáileacháin agus lascthrealamh.

CCanna

C1: Cad é méid foriomlán an hinge CL060?

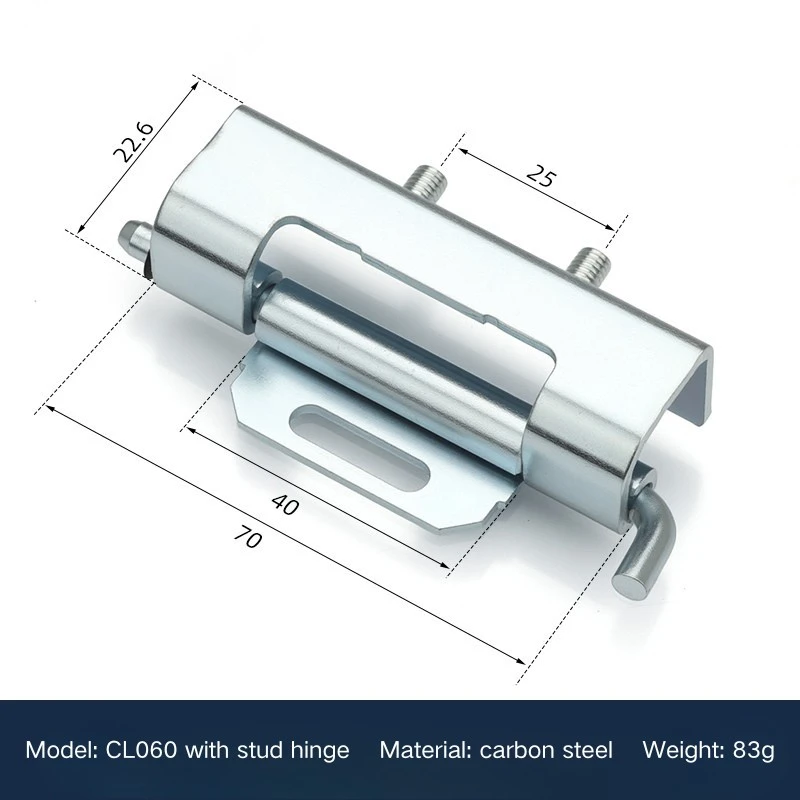

Tá fad iomlán 86 mm ag an hinge folaithe CL060, fad comhlacht hinge 70 mm, agus trastomhas bairille Φ5 mm. Tá an sciathán gléasta 25 mm ar leithead agus tá an comhlacht hinge 22.6 mm ar leithead. Is é an meáchan iomlán 83g.

C2: Cén t-ábhar as a bhfuil an CL060 déanta?

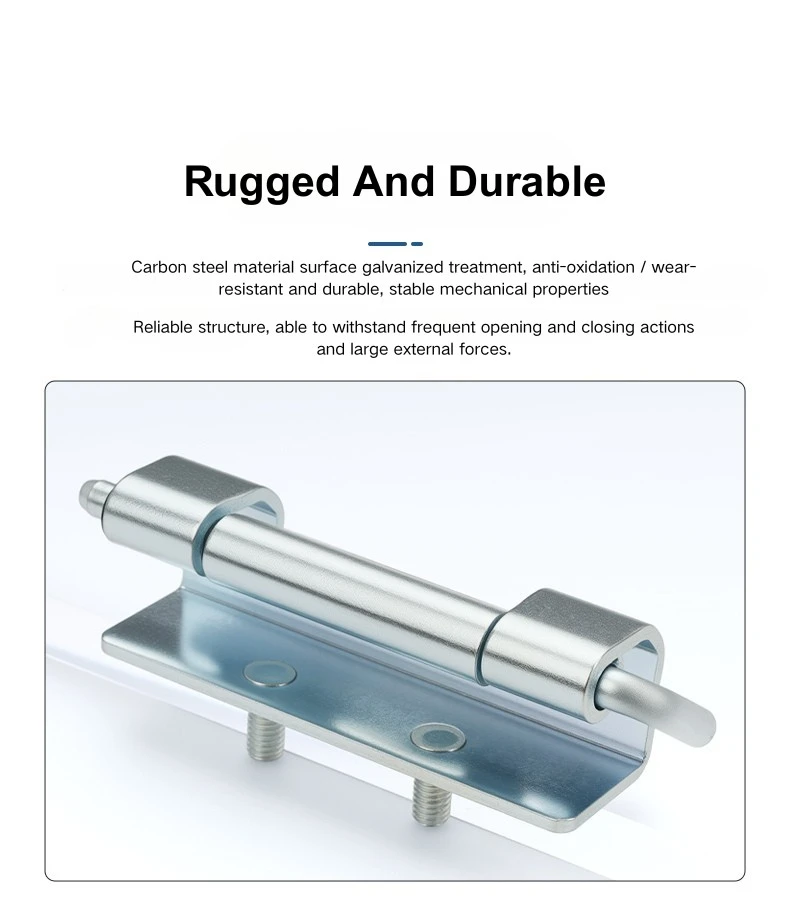

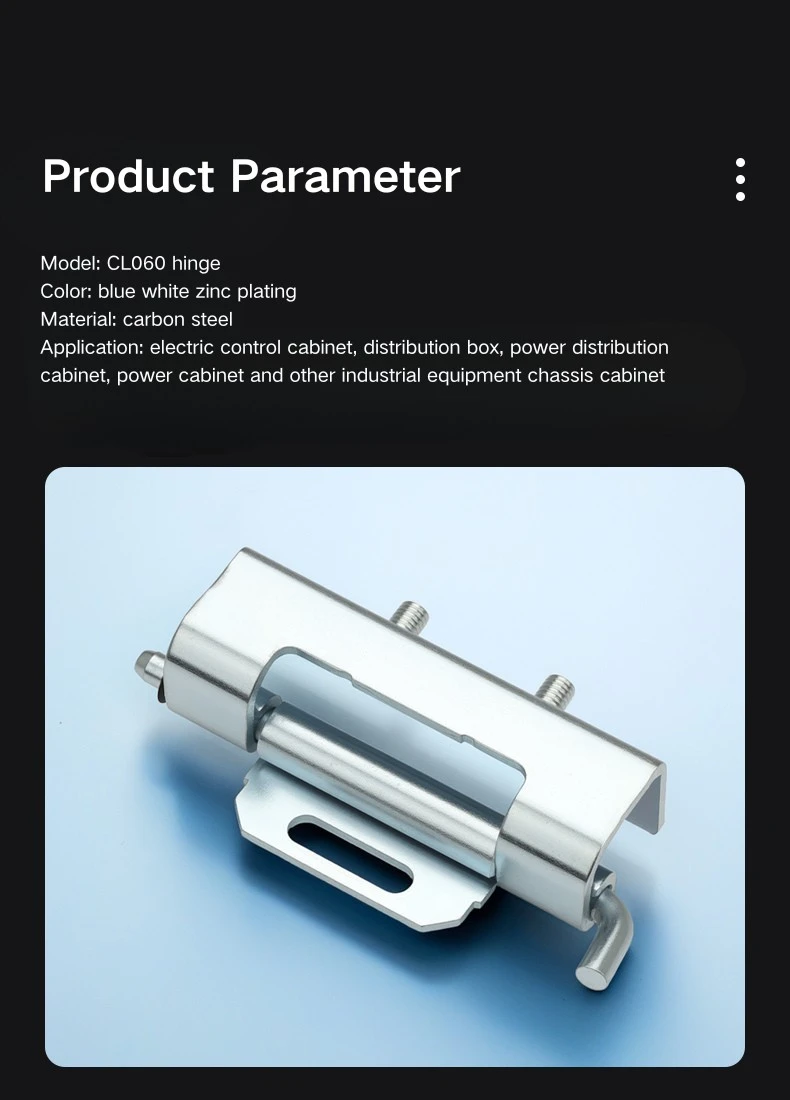

Tá an CL060 déanta as cruach carbóin le bailchríoch ghalbhánuithe. Tá sé ar fáil faoi láthair i sonraíocht amháin.

C3: Conas a shuiteáiltear an CL060?

Úsáideann an CL060 meascán de tháthú agus gléasta cnó. Tá an sciathán gléasta táthaithe chuig an bpainéal dorais, agus déanann an graí an cainéal fráma a úsáid ag baint úsáide as na scriúnna M5 atá san áireamh. Ceadaíonn an poll gléasta slotted coigeartú suímh roimh an socrú deiridh.

C4: Cad iad na toisí graí?

Tá trastomhas ceann Φ9.5 mm ag an graí, fad seafta 10 mm, gualainn 2 mm, agus tá sé snáithithe M5. Gabhann sé cainéal fráma a bhfuil oscailt > 9.7 mm aige.

C5: Cad iad na toisí cainéal fráma a oireann an CL060?

Tá an hinge folaithe CL060 oiriúnach laistigh de chainéal fráma le ga inmheánach de R15.7 go R17.7 mm. Is é ≤18.8 mm imréiteach doimhneacht an phainéil dorais agus is é ≤21.4 mm an fad cliathánach iomlán.

C6: Cad iad na cineálacha imfhálú a bhfuil an CL060 oiriúnach dóibh?

Úsáidtear an CL060 ar dhoirse painéil dáileacháin, ar imfháluithe lascthrealamh, ar chaibinéid líonra tionsclaíochta, agus ar dhoirse comh-aireachta trealaimh mheicniúil - áit ar bith is fearr le hinge folaithe inscortha thar rogha atá suite ar an dromchla.
