Weld-On Pharlaimint Pivot Hinge

Roghanna Múnla agus Cineálacha Snáithe

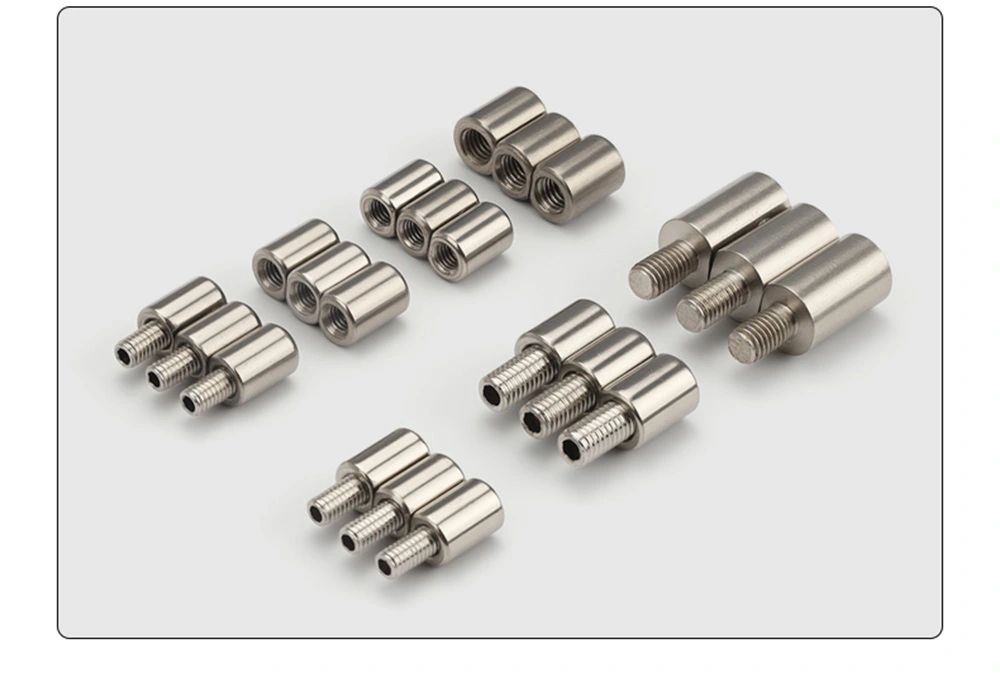

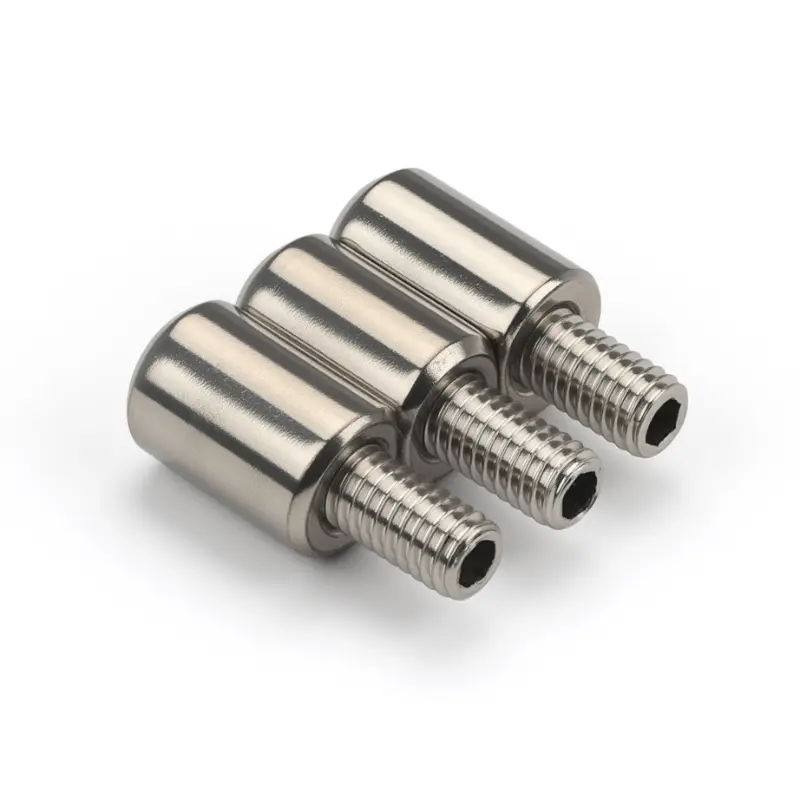

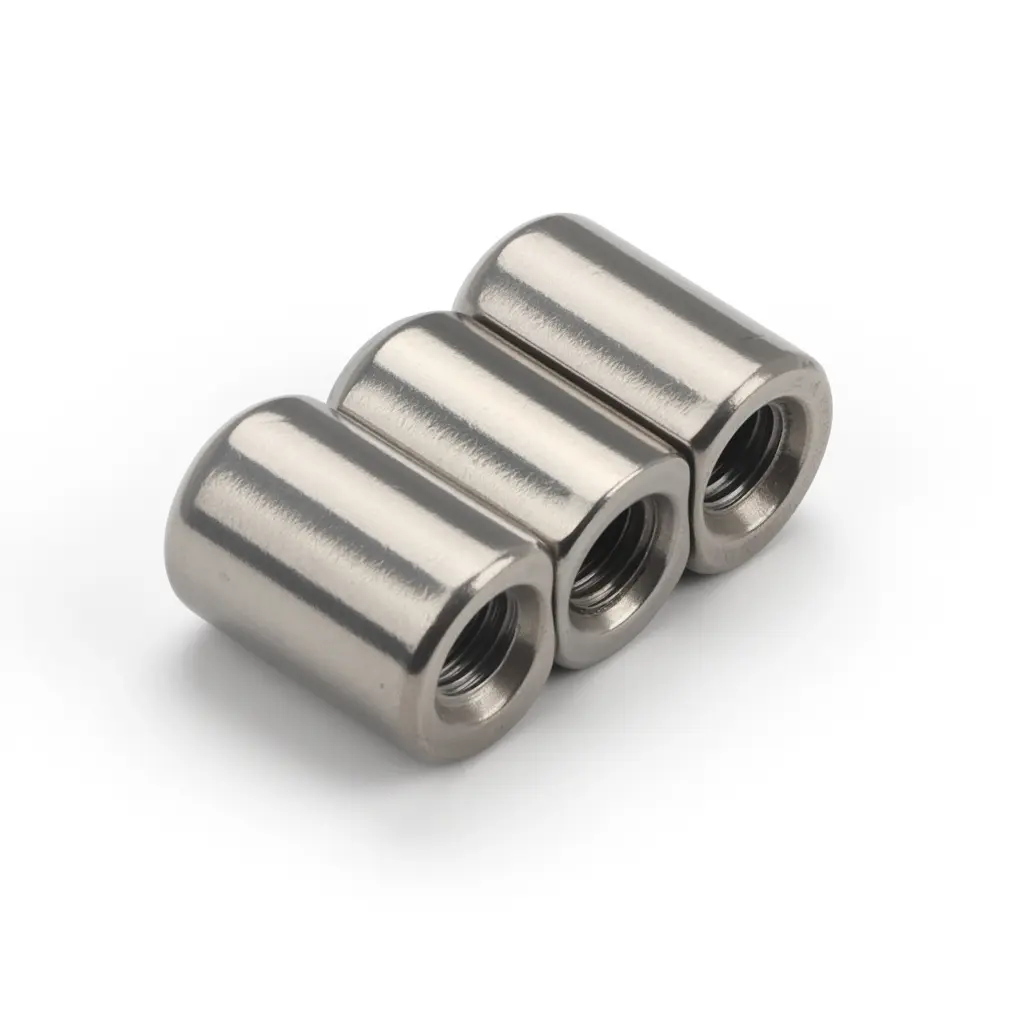

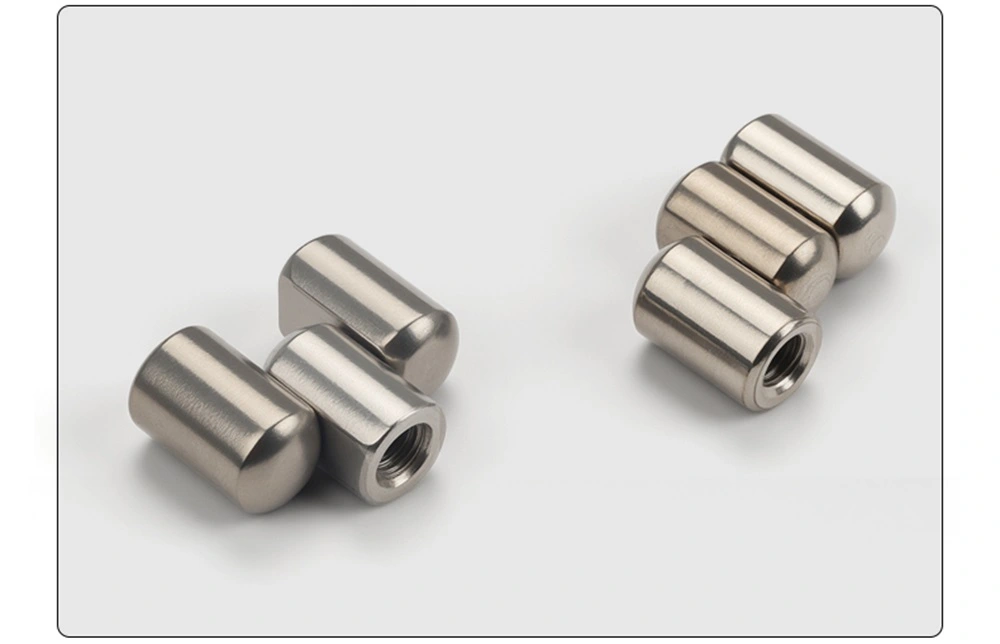

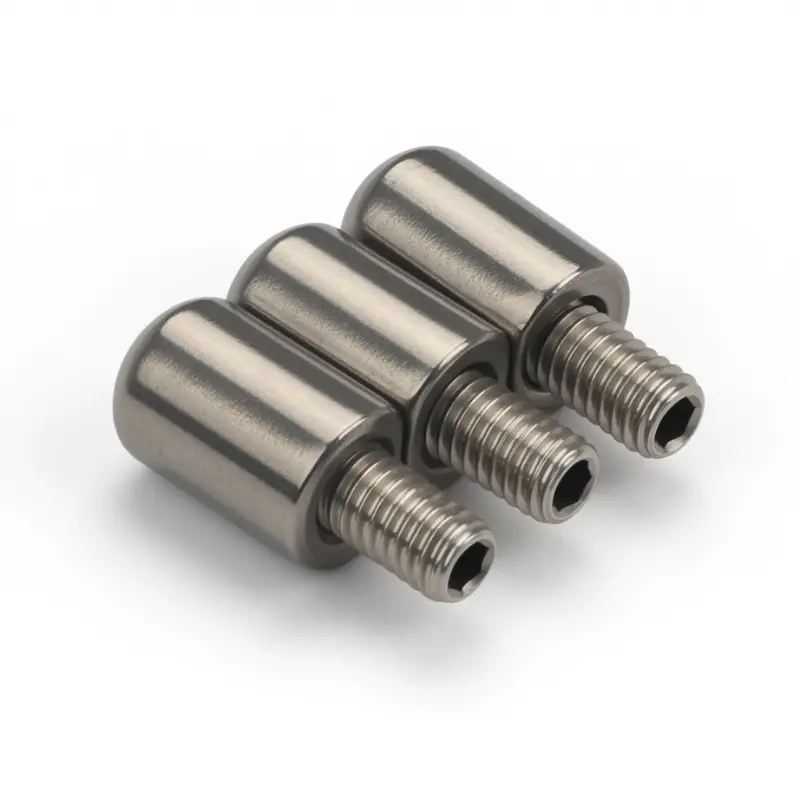

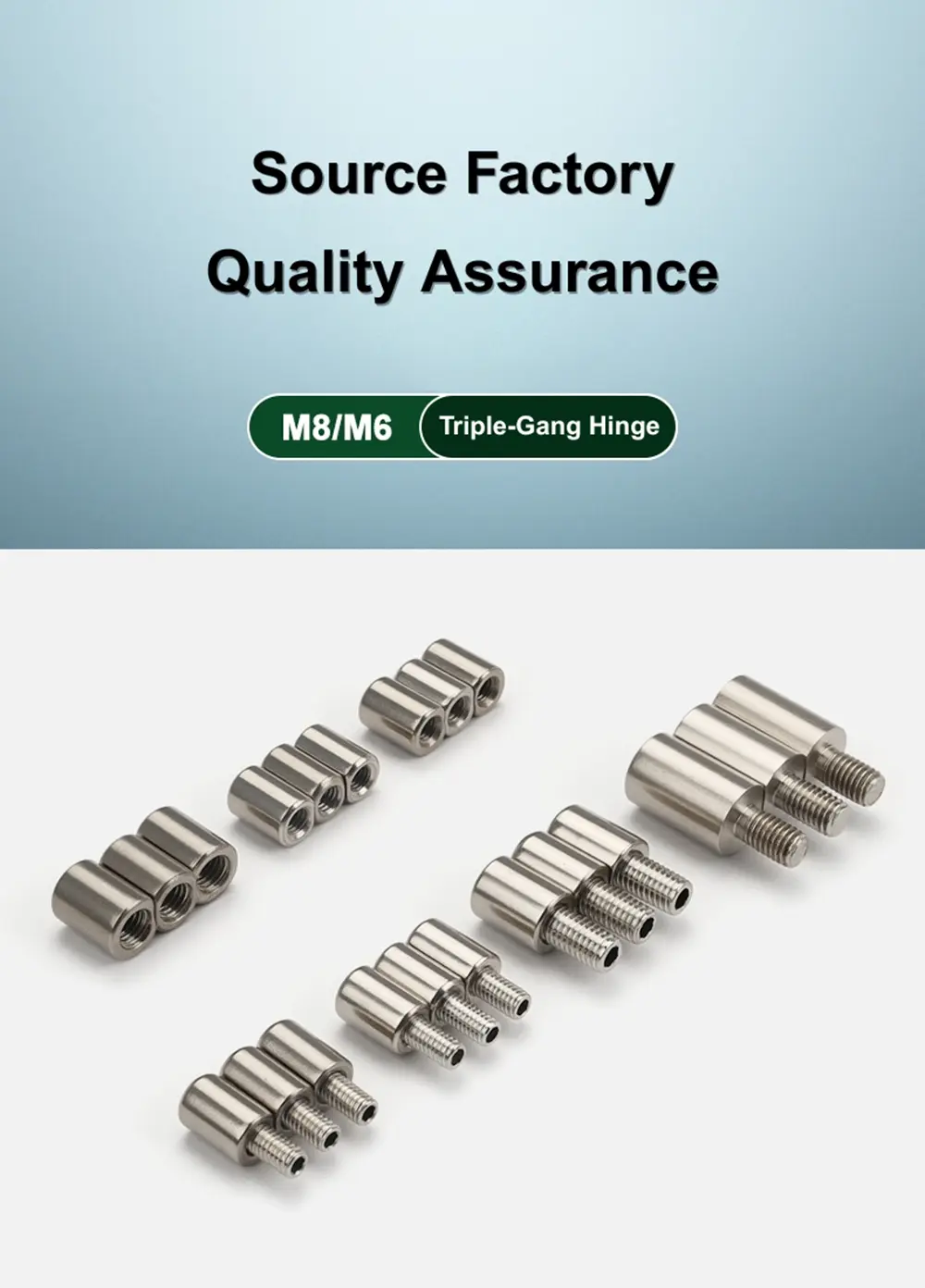

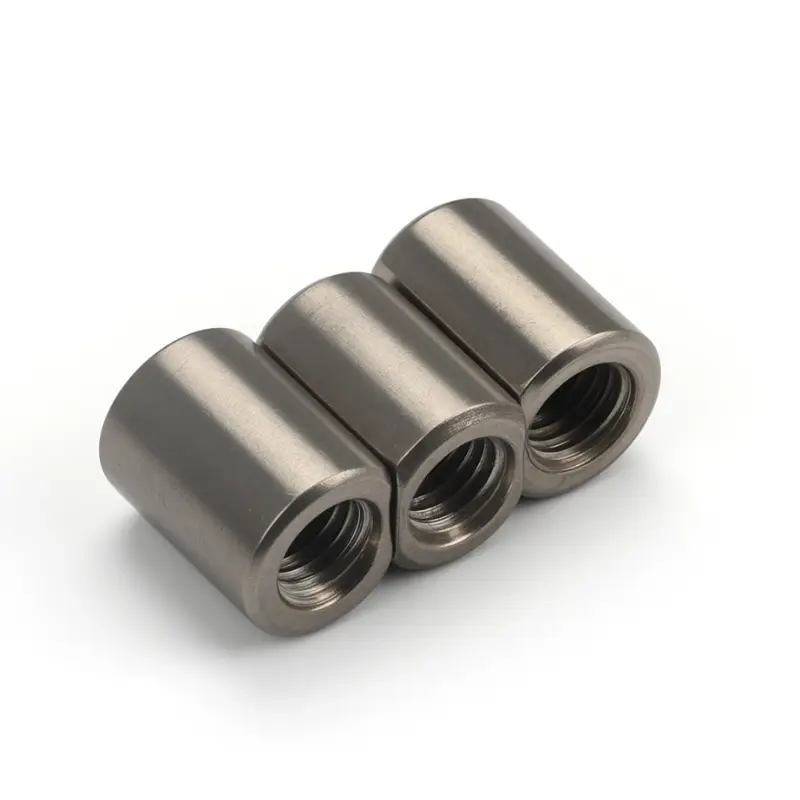

Tá an Weld-On Parliament Pivot Hinge ar fáil i leaganacha snáithe inmheánacha agus seachtracha ar fud méideanna M6 agus M8 araon. Tá graí snáithithe protruding ag an gcineál snáithe seachtrach ar an deireadh gléasta a shnáithíonn go díreach isteach i bpoll tapáilte sa phainéal doras nó fráma. Tá soicéad snáithithe ag an gcineál snáithe inmheánach ar an deireadh gléasta a ghlacann bolt ó thaobh an phainéil. Gabhann an dá cheann an dromchla gléasta trí shnáithiú agus déantar iad a dhaingniú trí tháthú le haghaidh suiteáil bhuan, chobhsaí.

Laistigh den raon hinge, is iad an cineál snáithe seachtrach M6 comhtháite agus an cineál snáithe inmheánach M6 na leaganacha seasta bioráin - is cuid den chorp hinge é an bioráin agus ní féidir é a bhaint. Tá gach leagan eile inscortha, le taobhpholl tríd an mbairille a cheadaíonn an bioráin a shleamhnú amach nuair is gá an doras a mhúchadh. Is é an t-athraitheach snáithe seachtrach M8×16 an rogha graí is faide sa raon, a oireann do phainéil le doimhneacht gléasta níos mó.

Struchtúr agus Toisí

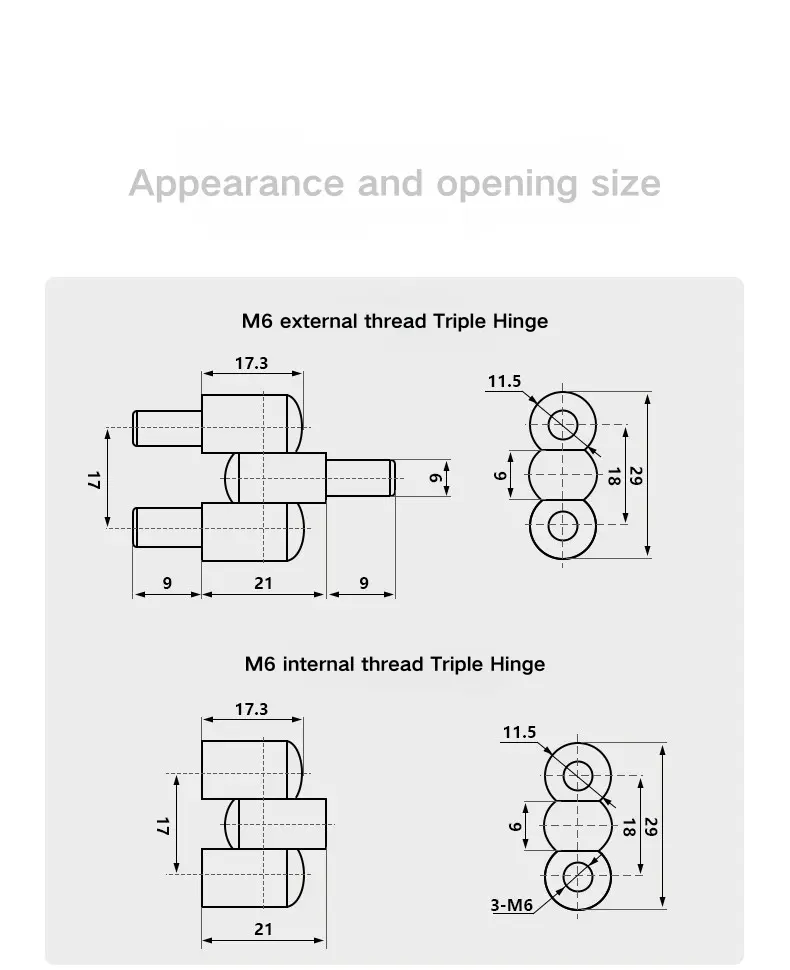

Tá fad iomlán 17.3 mm ag an M6 Weld-On Parliament Pivot Hinge agus tá réise bairille 21 mm sa lár aige. Cuireann an leagan snáithe seachtrach síntí graí 9 mm ar gach deireadh, rud a thugann scaipeadh iomlán 39 mm. Tomhaiseann an chruach bairille triple 29 mm ar airde iomlán thar thrí chuid de 9 mm, 18 mm, agus an knuckle barr, le leithead bairille 11.5 mm agus trastomhas bioráin 6 mm.

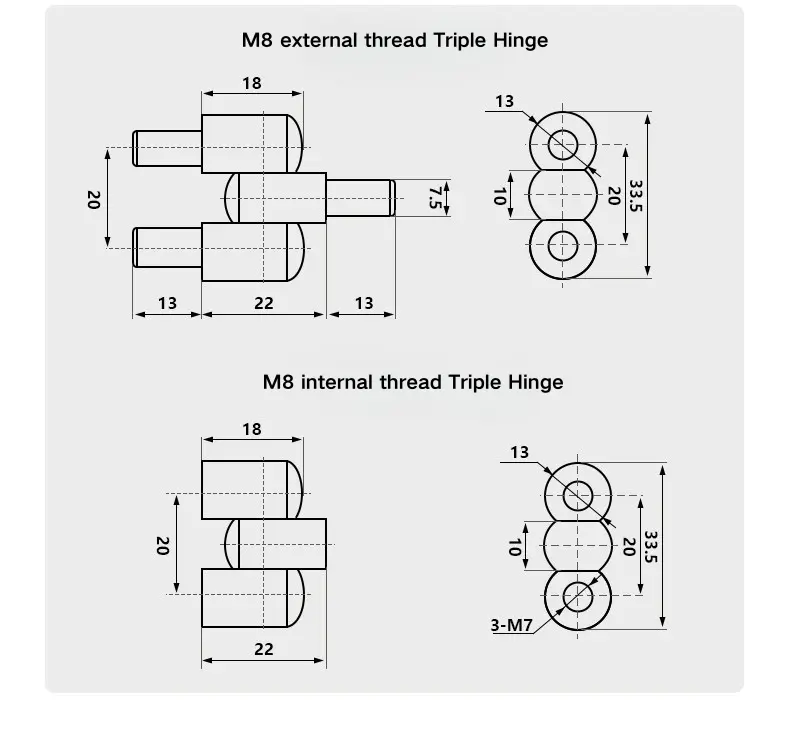

Tá inse maighdeog an M8 níos mó go comhréireach, le fad coirp 18 mm agus réise láir 22 mm. Cuireann an leagan snáithe seachtrach síntí graí 13 mm ar gach taobh le haghaidh scaipeadh iomlán 48 mm. Ritheann an chruach bairille triple 33.5 mm ar airde iomlán trasna trí chuid - 10 mm, 20 mm, agus an knuckle barr - le leithead bairille 13 mm agus trastomhas bioráin 7.5 mm. Úsáideann an malairt snáithe inmheánach M8 soicéid snáithithe 3 × M7.

Suiteáil agus Cumraíocht Bioráin

Suiteáiltear an Weld-On Parliament Pivot Hinge trí deireadh an ghraí nó an soicéad a shnáithiú isteach sa phainéal dorais nó pointe gléasta an fhráma, ansin é a tháthú chun an suíomh a shocrú go buan. Tugann an teaglaim seo de rannpháirtíocht snáithe agus táthú gléas slán a láimhseálann an t-ualach rothlach de rothaíocht dorais agus aon fhórsaí cliathánach ar an inse le linn úsáide.

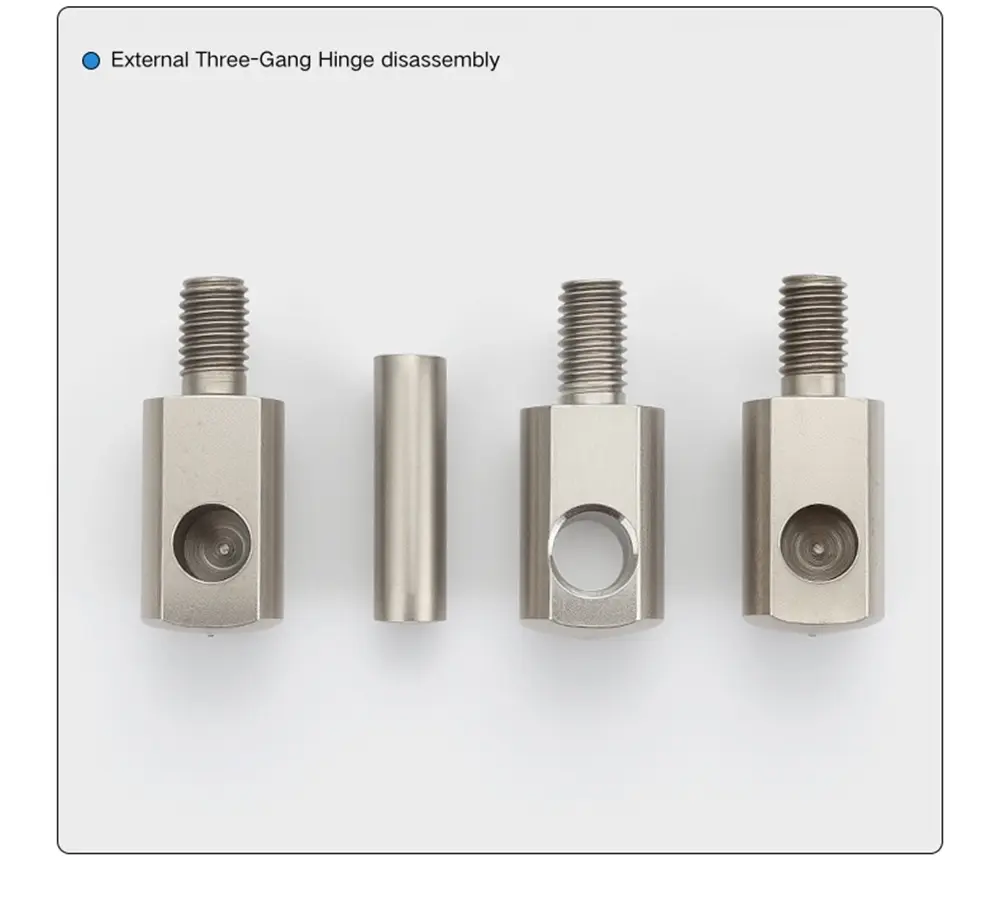

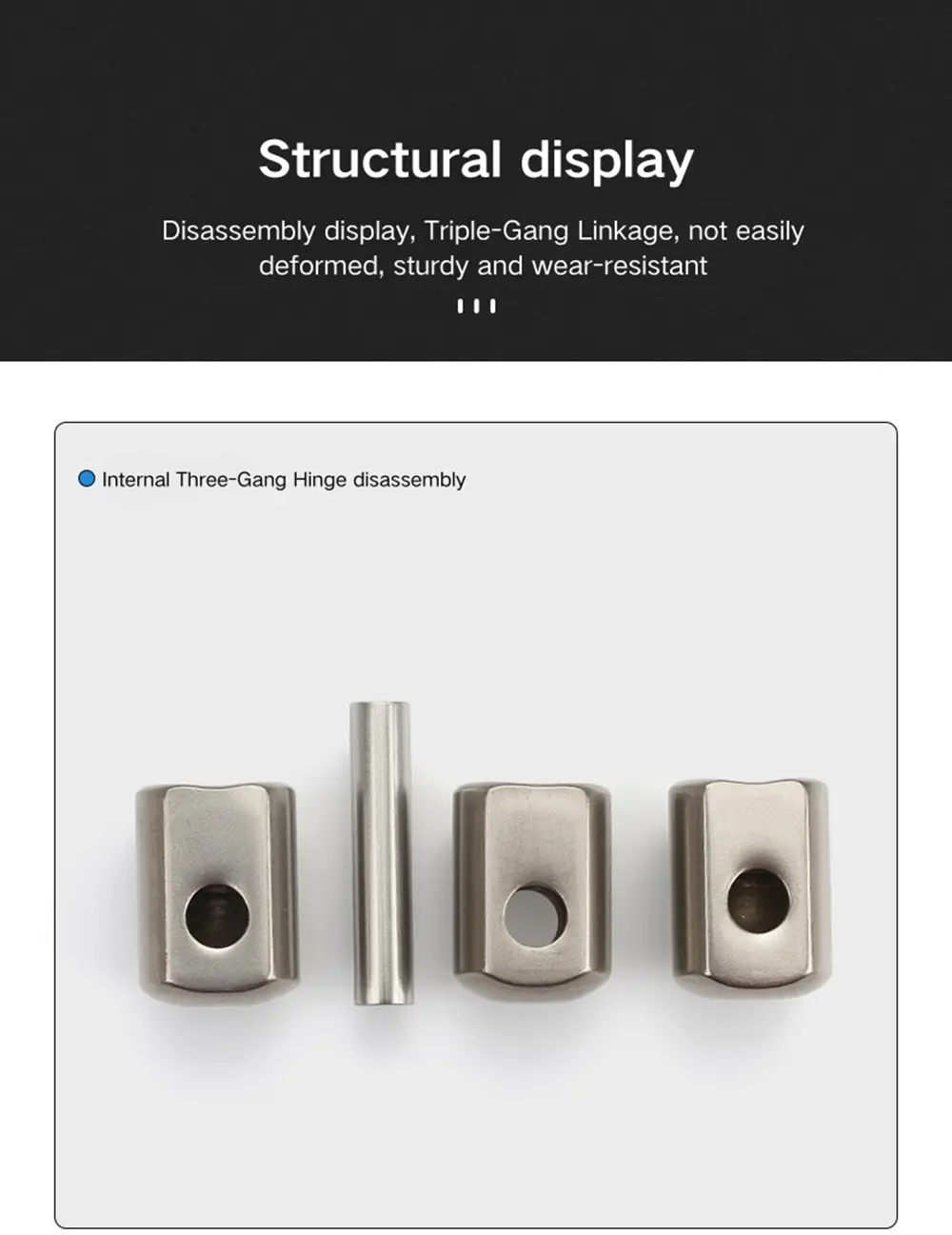

Maidir le leaganacha inscortha an aonaid seo, téann an bioráin amach trí pholl taobh sa chorp bairille agus is féidir é a tharraingt amach chun an doras a dhícheangal ón bhfráma gan cur isteach ar an bhfeiste táthaithe. Níl aon pholl taobh ag na leaganacha comhtháite; socraítear an bioráin taobh istigh den bharaille agus níl an hinge deartha chun an doras a bhaint. Is éard a bhíonn i gceist le roghnú idir chomhtháite agus inscortha ná an bhfuil gá le doras a bhaint le linn shaol seirbhíse an imfhálaithe.

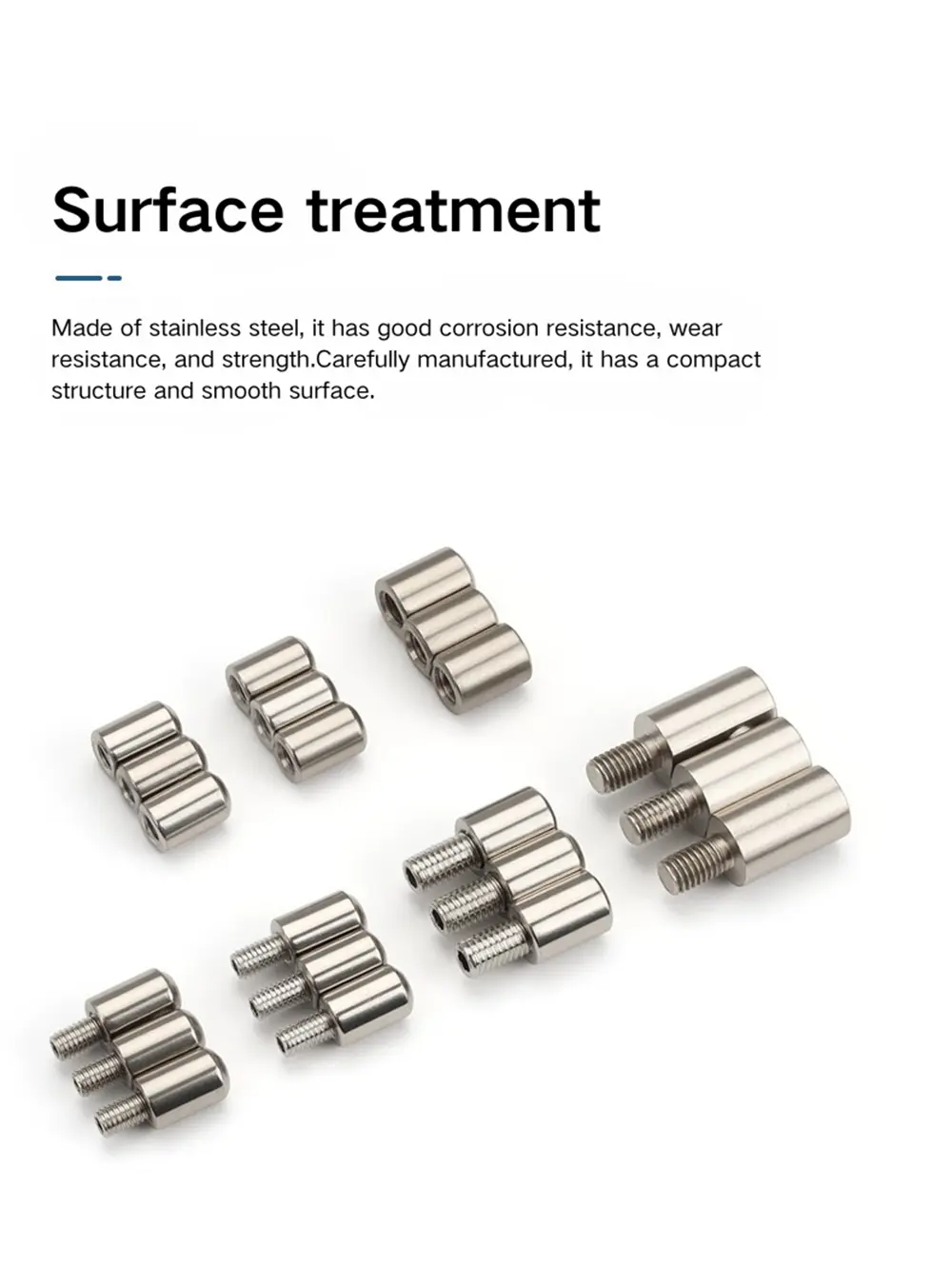

Ábhar agus Críochnaigh Dromchla

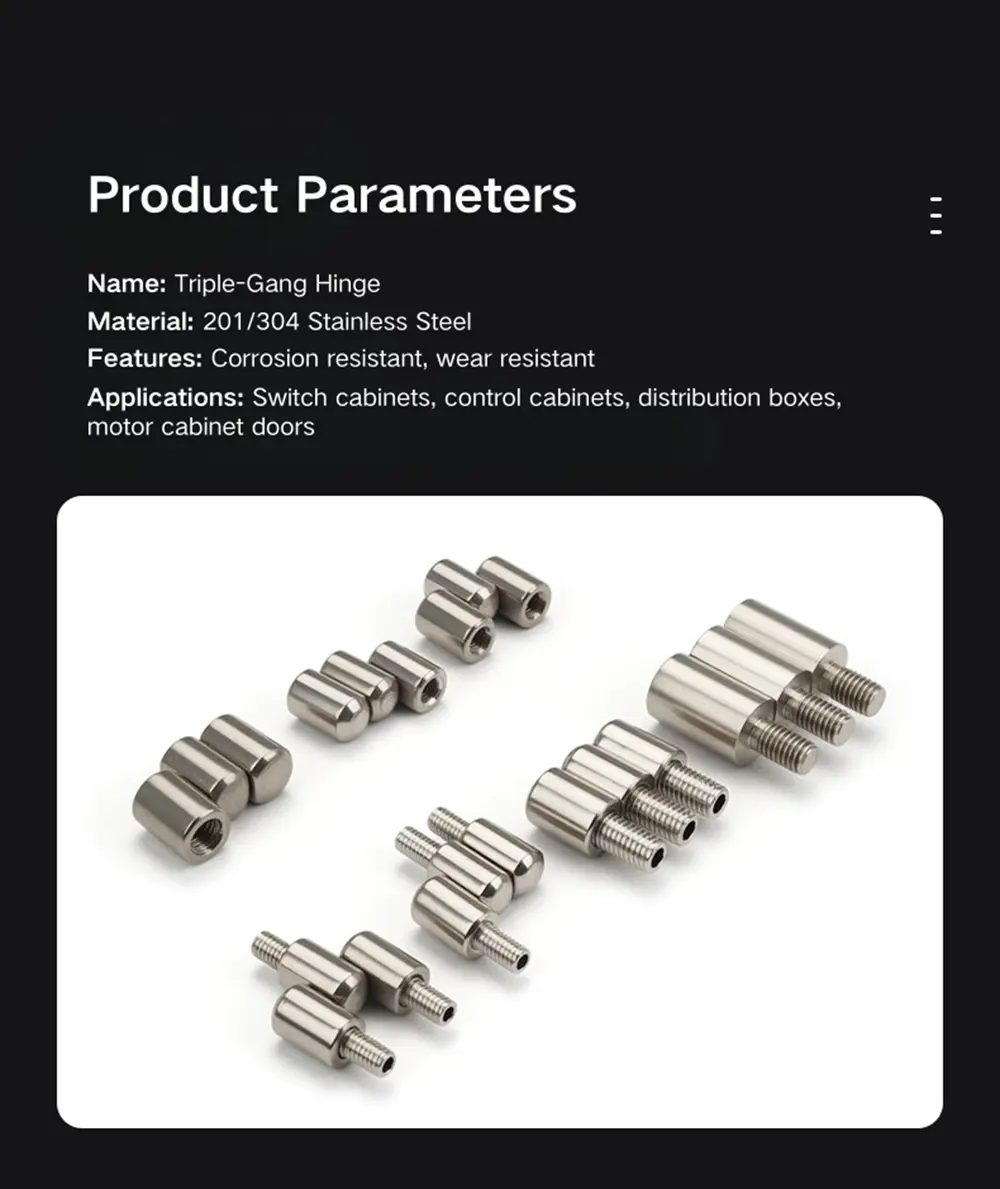

Tá an modúlach seo ar fáil i 201 agus 304 cruach dhosmálta, an dá cheann críochnaithe le snasú creathadh. Baintear burrs agus imill ghéar leis an bpróiseas snas vibratory agus tugann sé dromchla neamhlonrach comhsheasmhach íseal-sheen - ní bailchríoch brushed nó scátháin é. Breathnaíonn an dá ghrád mar an gcéanna tar éis snasta; tá an difríocht i friotaíocht creimeadh.

Tugann 201 cruach dhosmálta friotaíocht creimeadh réasúnta d'iarratais comh-aireachta cumhachta faoi dhíon agus painéil dáileacháin i dtimpeallachtaí measartha, agus is é an rogha is éifeachtaí ó thaobh costais ar fud an raoin. Is é an 304 cruach dhosmálta Weld-On Parliament Pivot Hinge an rogha is fearr le haghaidh imfháluithe lasmuigh, timpeallachtaí tais, nó suiteálacha ina bhfuil friotaíocht creimeadh fadtéarmach ina riachtanas daingean. Tá an dá cheann ar fáil ar fud an chuid is mó de na teaglamaí cumraíochta de mhéid snáithe agus bioráin sa raon.

CCanna

C1: Cad iad na leaganacha atá ar fáil sa raon insí seo?

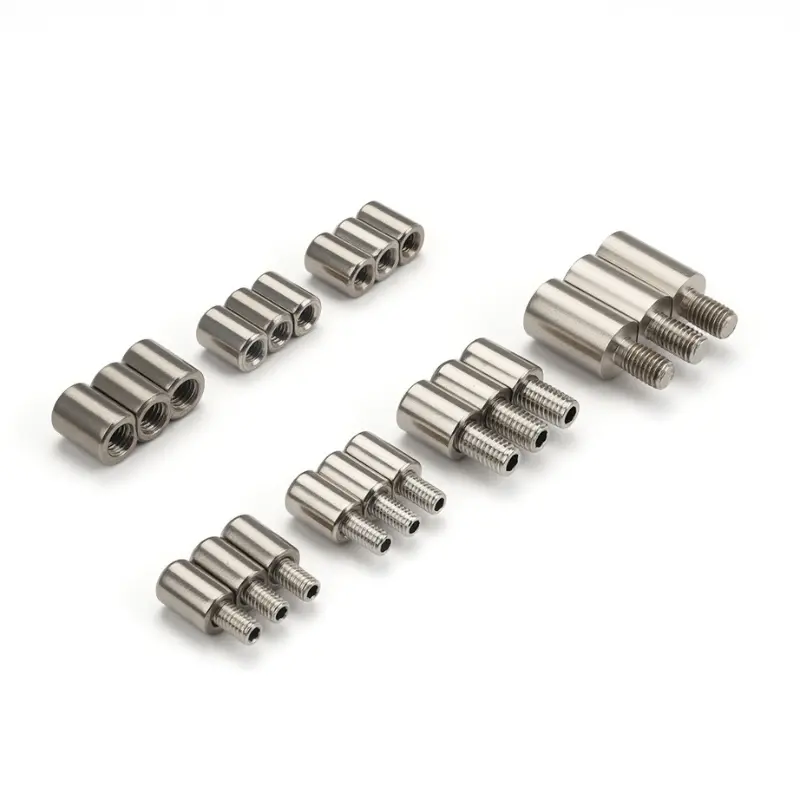

Clúdaíonn an raon aon leagan déag: snáithe inmheánach agus seachtrach i méideanna M6 agus M8, trasna 201 agus 304 cruach dhosmálta, i bhfoirmíochtaí bioráin chomhtháite agus inscortha. Tá an snáithe seachtrach M8×16 ar fáil freisin mar rogha graí leathnaithe le haghaidh gléasta painéil níos doimhne.

C2: Cad é an difríocht idir na cineálacha comhtháite agus inscortha?

Tá bioráin sheasta ag an gcineál comhtháite — ní féidir é a bhaint agus níl an inse deartha chun doras a dhíchóimeáil. Tá poll taobh-scoir ag an gcineál inscortha tríd an mbairille; sleamhnaíonn an bioráin amach chun an doras a thógáil den fhráma gan uirlisí nó cur isteach ar an bhfeiste táthaithe.

C3: Cad é an difríocht idir snáithe inmheánach agus seachtrach?

Tá graí protruding ag an leagan snáithe seachtrach a shnáithíonn isteach i bpoll tapáilte sa phainéal nó sa fhráma. Tá soicéad snáithithe ag an leagan snáithe inmheánach a ghlacann bolt ó thaobh an phainéil. Déantar an dá cheann a tháthú ansin tar éis iad a shnáithiú le haghaidh suiteáil bhuan.

C4: Conas a shuiteáiltear an t-insí seo?

Is éard atá i gceist leis an tsuiteáil ná deireadh na graí nó an soicéad a shnáithiú isteach sa phainéal doras nó pointe gléasta an fhráma, ansin táthú chun an inse a shocrú go buan. Coinníonn an meascán de rannpháirtíocht snáithe agus táthú an hinge cobhsaí faoi ualach doras rothlach agus fórsaí cliathánach araon.

C5: Cad iad na príomhghnéithe do na leaganacha M6 agus M8?

Tá corp Hinge Pivot na Parlaiminte M6 Weld-On 17.3 mm ar fad le réise láir 21 mm agus trastomhas bioráin 6 mm. Tá an chruach bairille triple 29 mm ar airde agus 11.5 mm ar leithead. Tá comhlacht 18 mm ag an leagan M8, réise ionaid 22 mm, trastomhas bioráin 7.5 mm, agus airde cruachta bairille 33.5 mm ag 13 mm ar leithead.

C6: Cad é snasta vibratory?

Is próiseas tumbling é snasú creathadh a bhaintear burrs agus imill ghéar ó dhromchla na coda, rud a tháirgeann bailchríoch neamhlonrach comhsheasmhach íseal-sheen. Ní bailchríoch brushed nó scátháin é. Téann an dá leagan dhosmálta 201 agus 304 den inse seo tríd an bpróiseas snasna creathadh céanna.

C7: Cén grád cruach dhosmálta ba cheart dom a roghnú?

Oireann 201 cruach dhosmálta le hiarratais chaighdeánacha comh-aireachta cumhachta faoi dhíon agus painéil dáileacháin ina bhfuil nochtadh creimeadh measartha. Is é 304 cruach dhosmálta an rogha is fearr le haghaidh imfháluithe lasmuigh, timpeallachtaí ard-taise, nó suiteálacha ina bhfuil friotaíocht creimeadh fadtéarmach ina riachtanas crua.
